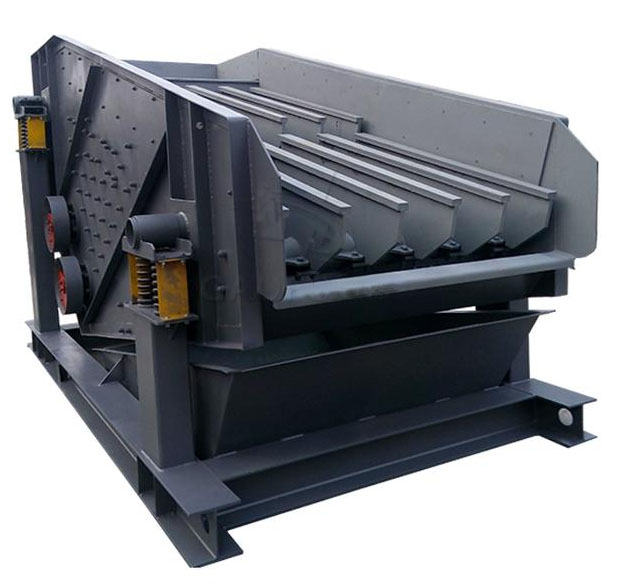

棒條式振動篩

BTS棒條篩介紹

BTS棒條篩主要應用於冶金（鐵礦石、石灰石、螢石
、冷卻高爐渣、焦碳等原料）、焦炭、煤炭、洗煤、化工、建材及水電工程
、磨料垃圾處理、采石場等行業物料的洗礦、篩分、分級等行業。BTS棒條振動篩各種幅麵規格和篩孔尺寸的新型結構模式篩板，尤以通用於衝擊性強、硬度大、耐磨性高要求的場合。BTS棒條振動篩在鐵礦石中細碎篩分
、原煤分級、黃金、建材以及水電、核電工程砂石的篩分等用耐磨篩板。

產品優勢

1、結構簡單
、便於安裝與調試，維護方便；

2、強度高、耐衝擊、耐磨損、低噪音；

3、不堵塞
，產量大，壽命長，結實耐用；

4
、專門針對水份高、粘性大的分離、分級

、有效篩分；

5、相對耗能少，篩分效率高
；

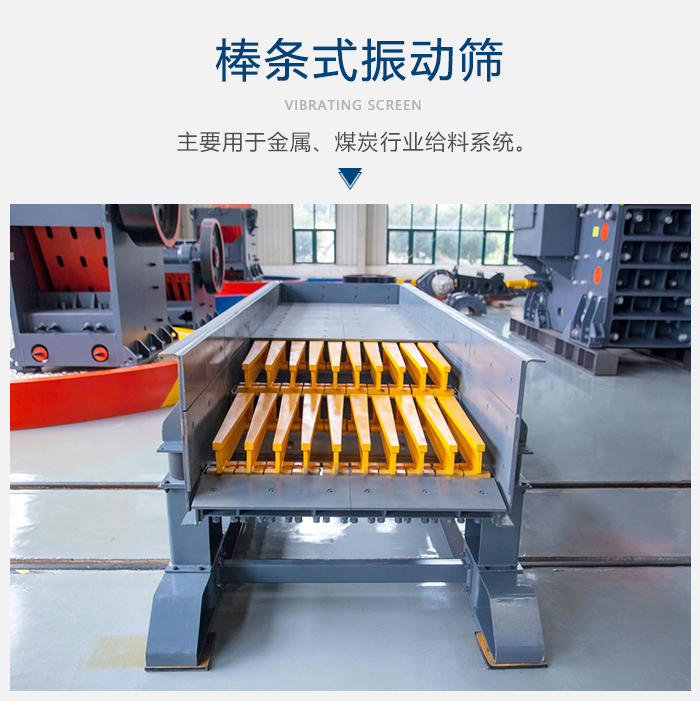

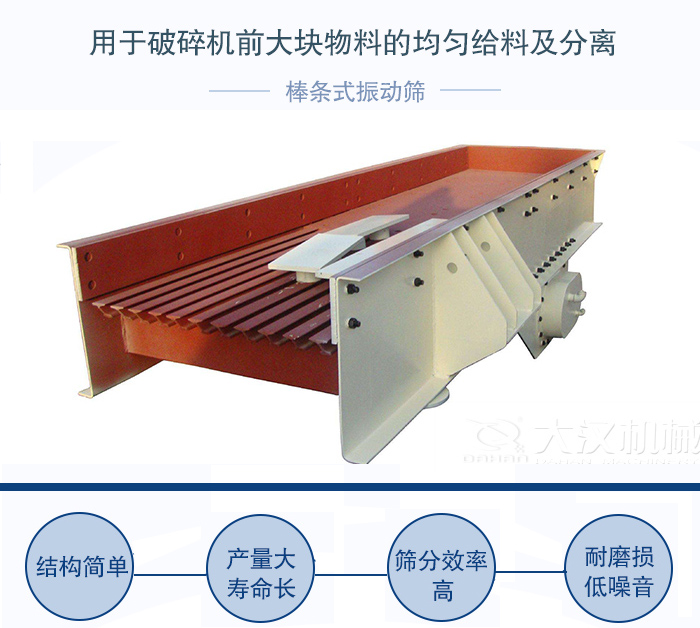

BTS棒條式振動篩用於破碎機前大塊物料的均勻給料及分離
，棒條式振動篩特別適用於水電行業、建築石料及黑色或有色金屬、礦石粗破前給料和初篩；棒條式振動篩振動給料機采用振動電機為激振源，結構簡單
、維護方便；產量大，壽命長，結實耐用。

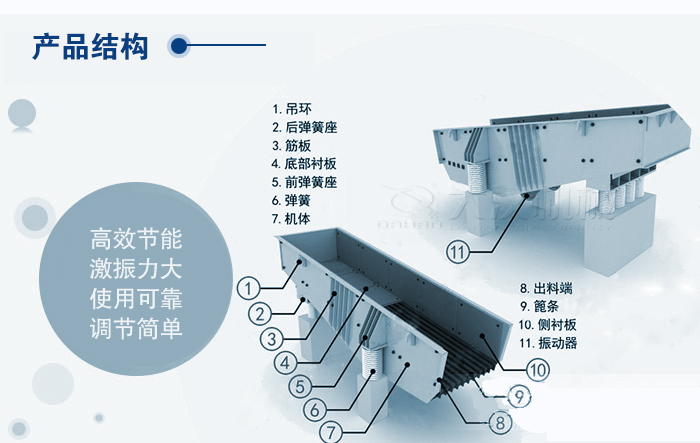

BTS棒條篩產品結構

1
、振動電機：振動電機是一種將動力源和振動源和為一體的新型激振器，激振力大、使用可靠、調節簡單
，使用維護方便等特點。

2
、機體：采用板材、型材焊接而成，其作用是將來料通過振動輸送到破碎機或其它設備。

3、減振彈簧：一般采用金屬螺旋彈簧或橡膠彈簧，其作用是便於機體產生彈性振動
，減小振動載荷傳遞到基礎或結構架上。

4

、支架：采用板材焊接而成，其作用是支撐機體。

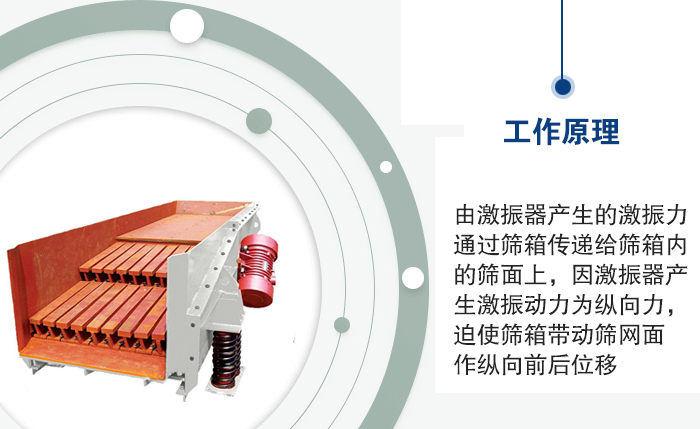

工作原理

BTS棒(bang)條(tiao)篩(shai)工(gong)作(zuo)時(shi)，由(you)激(ji)振(zhen)器(qi)產(chan)生(sheng)的(de)激(ji)振(zhen)力(li)通(tong)過(guo)篩(shai)箱(xiang)傳(chuan)遞(di)給(gei)篩(shai)箱(xiang)內(nei)的(de)篩(shai)麵(mian)上(shang)，因(yin)激(ji)振(zhen)器(qi)產(chan)生(sheng)激(ji)振(zhen)動(dong)力(li)為(wei)縱(zong)向(xiang)力(li)，迫(po)使(shi)篩(shai)箱(xiang)帶(dai)動(dong)篩(shai)網(wang)麵(mian)作(zuo)縱(zong)向(xiang)前(qian)後(hou)位(wei)移(yi)。棒(bang)條(tiao)式(shi)振(zhen)動(dong)篩(shai)在(zai)一(yi)定(ding)條(tiao)件(jian)下(xia)，篩(shai)網(wang)麵(mian)上(shang)的(de)物(wu)料(liao)因(yin)受(shou)激(ji)振(zhen)力(li)作(zuo)用(yong)而(er)被(bei)向(xiang)前(qian)拋(pao)起(qi)，落(luo)下(xia)時(shi)小(xiao)於(yu)篩(shai)孔(kong)的(de)物(wu)料(liao)則(ze)透(tou)篩(shai)而(er)落(luo)到(dao)下(xia)層(ceng)
，BTS棒條式振動篩物料在篩網麵上的運動軌跡為拋物運動，棒條篩由於這樣周而複始的物料運動
，從而完成物料篩分作業。

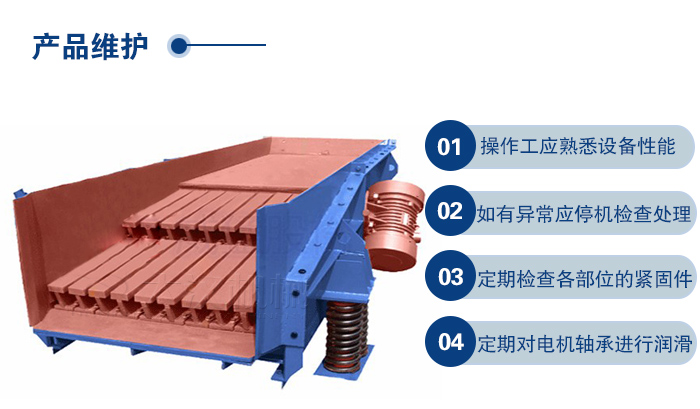

產品維護

1
、操作工應熟悉設備性能
、使用方法、維護要求
，遵守操作規程，加強維護保養。

2、設備運行期間
，應隨時注意電機的溫升，監聽設備工作聲音是否正常，運行是否平穩。如有異常應停機檢查及時處理。

3、定期檢查各部位的緊固件是否鬆動，焊縫是否磨損開裂，如有鬆動或裂紋應及時擰緊
、焊牢。

4、應定期對振動電機軸承進行潤滑
，振動電機累計運行達到5000小時後，應對軸承進行檢查

，如有損傷應予更換。

5、設備不得在不符合要求的情況下啟動電機。

6、嚴禁任意加長、減短棒條給料機機體。
